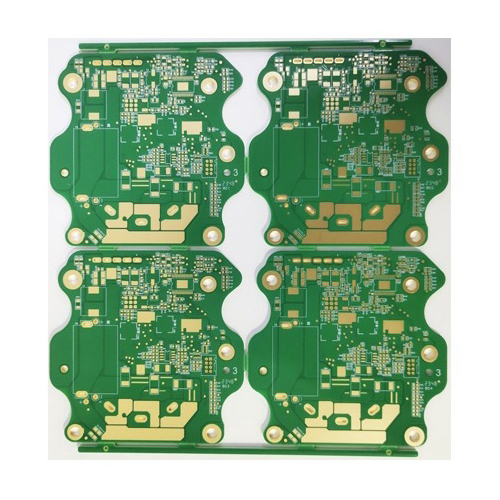

Πλακέτα τυπωμένου κυκλώματος τεσσάρων στρωμάτων

Πλακέτα τυπωμένου κυκλώματος τεσσάρων στρωμάτων με φινίρισμα ENIG

Μια πλακέτα τυπωμένου κυκλώματος τεσσάρων στρωμάτων χρησιμοποιεί τη διαδικασία ENIG, η οποία στοχεύει στη δημιουργία ενός στρώματος νικελίου-χρυσού στην επιφάνεια του κυκλώματος που είναι χρωματικά σταθερό, λαμπερό, λείο και προσφέρει εξαιρετική συγκολλησιμότητα.

Περιγραφή

Επισκόπηση της διαδικασίας ENIG (Electroless Nickel Immersion Gold)

Η διαδικασία ENIG (Electroless Nickel Immersion Gold) αποτελείται κυρίως από τέσσερα στάδια: προεπεξεργασία (συμπεριλαμβανομένης της απολίπανσης, της μικροχαράξεως, της ενεργοποίησης και της μετα-εμβάπτισης), εναπόθεση νικελίου, εναπόθεση χρυσού και μετα-επεξεργασία (έκπλυση αποβλήτων χρυσού, έκπλυση με απεσταγμένο νερό και ξήρανση).

Κύρια χαρακτηριστικά των πλακετών τυπωμένων κυκλωμάτων 4 στρωμάτων

  • Πολυστρωματική δομή:Η δομή 4 στρωμάτων παρέχει υψηλότερη ηλεκτρική απόδοση και ισχυρότερη ικανότητα αντιπαρεμβολής, καθιστώντας την κατάλληλη για σύνθετα σχέδια κυκλωμάτων.
  • Λεία επιφάνεια:Η επιφάνεια ENIG είναι λεία και φωτεινή, κατάλληλη για εξαρτήματα μικρού βήματος και συσκευασίες υψηλής πυκνότητας, όπως BGA.
  • Εξαιρετική συγκολλησιμότητα:Το στρώμα χρυσού προσφέρει εξαιρετική συγκολλησιμότητα, βελτιώνοντας την ποιότητα συγκόλλησης και την αξιοπιστία συναρμολόγησης.
  • Ισχυρή αντοχή στην οξείδωση:Το στρώμα νικελίου-χρυσού αποτρέπει αποτελεσματικά την οξείδωση του χαλκού, παρατείνοντας τη διάρκεια ζωής του PCB.
  • Ανώτερη ηλεκτρική απόδοση:Ο πολυεπίπεδος σχεδιασμός συμβάλλει στην ακεραιότητα του σήματος και στη μετάδοση σήματος υψηλής ταχύτητας.

Κύριες εφαρμογές των πλακετών τυπωμένων κυκλωμάτων 4 στρωμάτων

  • Εξοπλισμός επικοινωνίας.
  • Μητρικές κάρτες υπολογιστών και διακομιστών.
  • Βιομηχανικά συστήματα ελέγχου.
  • Ιατρικές ηλεκτρονικές συσκευές.
  • Ηλεκτρονικά αυτοκινήτων.
  • Ηλεκτρονικά είδη υψηλής τεχνολογίας για καταναλωτές.
