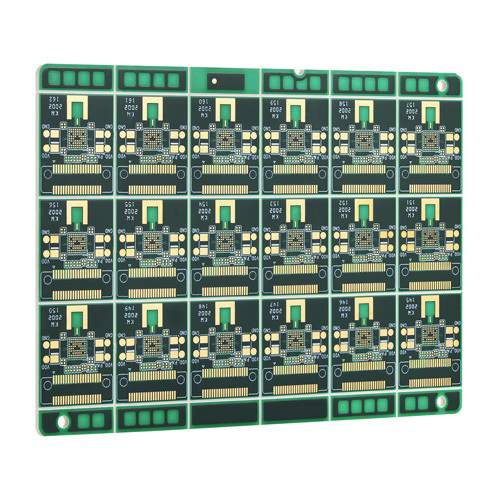

RF PCB για εφαρμογές επικοινωνίας υψηλής συχνότητας

Πλακέτα τυπωμένου κυκλώματος RF (RF PCB, πλακέτα τυπωμένου κυκλώματος ραδιοσυχνότητας)

Η πλακέτα τυπωμένου κυκλώματος RF (RF PCB, πλακέτα τυπωμένου κυκλώματος ραδιοσυχνότητας) είναι ένας τύπος PCB που έχει σχεδιαστεί και κατασκευαστεί ειδικά για σήματα RF, αναφερόμενος συνήθως σε σήματα υψηλής συχνότητας που κυμαίνονται από δεκάδες MHz έως δεκάδες GHz για μετάδοση, επεξεργασία και έλεγχο. Σε σύγκριση με τα τυπικά PCB, τα RF PCB έχουν αυστηρότερες απαιτήσεις στην επιλογή υλικών, τον δομικό σχεδιασμό και τις διαδικασίες κατασκευής, με στόχο να εξασφαλίσουν χαμηλή απώλεια, χαμηλή διασταύρωση, υψηλή ακεραιότητα σήματος και εξαιρετική ηλεκτρομαγνητική συμβατότητα κατά τη μετάδοση σημάτων υψηλής συχνότητας.

Κύρια χαρακτηριστικά

• Σχεδιασμός πολυεπίπεδης δομής:Χρησιμοποιεί μια δομή διασύνδεσης υψηλής πυκνότητας 8 στρωμάτων για να ικανοποιήσει τις ανάγκες πολυεπίπεδης μετάδοσης και θωράκισης σύνθετων σημάτων RF, ενισχύοντας την ακεραιότητα του σήματος.
• Τυπικό πάχος πλακέτας και χαλκού:Πάχος πλακέτας 1,6 mm, με πάχος χαλκού εσωτερικού και εξωτερικού στρώματος 1 OZ, εξασφαλίζοντας εξαιρετική αγωγιμότητα και ικανότητα μεταφοράς ρεύματος, κατάλληλη για μετάδοση σημάτων RF υψηλού ρεύματος και υψηλής συχνότητας.
• Δυνατότητα επεξεργασίας ακριβείας:Ελάχιστη διάμετρος οπής 0,3 mm, ελάχιστο πλάτος/απόσταση γραμμής 5 mil, υποστηρίζοντας διατάξεις εξαρτημάτων υψηλής ακρίβειας και υψηλής πυκνότητας, ιδανικές για μικροσκοπικά και υψηλής ενσωμάτωσης σχέδια.
• Υψηλής ποιότητας φινίρισμα επιφάνειας:Διαθέτει επιφανειακή επεξεργασία ENIG (Electroless Nickel Immersion Gold), βελτιώνοντας την αξιοπιστία συγκόλλησης και την αντοχή στην οξείδωση, εξασφαλίζοντας μακροπρόθεσμη σταθερή ηλεκτρική απόδοση.
• Σύνθετη υβριδική ελασματοποίηση:Η δυσκολία της διαδικασίας έγκειται στην υβριδική ελασματοποίηση πολλαπλών υλικών, εξισορροπώντας αποτελεσματικά την απόδοση RF και τη μηχανική αντοχή, κατάλληλη για διάφορα σενάρια εφαρμογής.
• Εξαιρετική ακεραιότητα σήματος:Η πολυεπίπεδη δομή και η διαδικασία υψηλής ακρίβειας εξασφαλίζουν από κοινού χαμηλή απώλεια και χαμηλή διασταύρωση για τα σήματα RF, ικανοποιώντας τις αυστηρές απαιτήσεις μετάδοσης υψηλής συχνότητας.

Κύριες εφαρμογές

• Συσκευές NFC (Near Field Communication)
• Μονάδες ασύρματης επικοινωνίας
• Συστήματα RFID (Radio Frequency Identification)
• Έξυπνα φορητά και τερματικά IoT
• Όργανα δοκιμών RF υψηλής ακρίβειας
• Άλλα ηλεκτρονικά προϊόντα RF που απαιτούν υψηλή συχνότητα και υψηλή αξιοπιστία
