Κατασκευή πλακέτας τυπωμένου κυκλώματος AAU για ασύρματη επικοινωνία

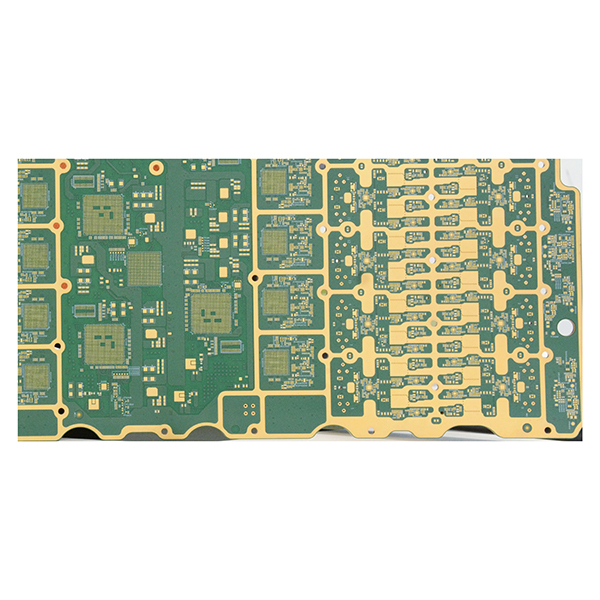

Κατασκευή πλακέτας τυπωμένου κυκλώματος μονάδας AAU (Active Antenna Unit)

Η μονάδα AAU (Active Antenna Unit) είναι ένα βασικό εξάρτημα των σταθμών βάσης κινητής επικοινωνίας για την ασύρματη μετάδοση και λήψη σημάτων, το οποίο ενσωματώνει πολλαπλές λειτουργίες, όπως RF, επεξεργασία σημάτων και κεραίες. Οι μονάδες AAU χαρακτηρίζονται από υψηλό βαθμό ενσωμάτωσης, υψηλή αξιοπιστία, υψηλές ταχύτητες μετάδοσης και εξαιρετική απαγωγή θερμότητας. Οι πλακέτες τυπωμένων κυκλωμάτων μονάδας AAU έχουν συνήθως 14 ή περισσότερες στρώσεις, με σχέδια λεπτών γραμμών τόσο στις εσωτερικές όσο και στις εξωτερικές στρώσεις, και χρησιμοποιούν ευρέως προηγμένες τεχνολογίες όπως POFV (επιμεταλλωμένο πάνω από γεμισμένο via), back drilling και ενσωματωμένα μπλοκ χαλκού. Η εξωτερική στρώση περιλαμβάνει σχέδια κυκλωμάτων RF, επιτρέποντας όχι μόνο τη μετάδοση σημάτων υψηλής ταχύτητας, αλλά και μερικές λειτουργίες πομποδέκτη RF.

Κύρια χαρακτηριστικά της κατασκευής πλακέτας τυπωμένου κυκλώματος μονάδας AAU

• Χρησιμοποιεί υλικά υψηλής ταχύτητας και υψηλής συχνότητας για να εξασφαλίσει σταθερή μετάδοση σήματος υψηλής ταχύτητας με χαρακτηριστικά χαμηλής απώλειας.
• Ο σχεδιασμός με υψηλό αριθμό στρωμάτων (≥14 στρώματα) υποστηρίζει την ενσωμάτωση σύνθετων κυκλωμάτων και τον διαχωρισμό λειτουργικών μονάδων.
• Τα σχέδια λεπτών γραμμών τόσο στο εσωτερικό όσο και στο εξωτερικό στρώμα βελτιώνουν την ακεραιότητα του σήματος και πληρούν τις απαιτήσεις δρομολόγησης υψηλής πυκνότητας.
• Υποστηρίζει προηγμένες διαδικασίες όπως POFV, back drilling και ενσωματωμένα μπλοκ χαλκού, βελτιώνοντας αποτελεσματικά την απαγωγή θερμότητας και την ηλεκτρική απόδοση.
• Ο σχεδιασμός κυκλώματος RF στο εξωτερικό στρώμα ικανοποιεί τόσο τις ανάγκες υψηλής ταχύτητας όσο και τις ανάγκες αποστολής και λήψης σημάτων RF.
• Εξαιρετική απόδοση θερμικής διαχείρισης για την κάλυψη των απαιτήσεων απαγωγής θερμότητας των συσκευών υψηλής ισχύος.
• Υψηλή αξιοπιστία συγκόλλησης για την κάλυψη σύνθετων διαδικασιών και αναγκών μαζικής παραγωγής.
• Προσαρμόσιμες διαστάσεις, δομές και ειδικές λειτουργίες σύμφωνα με τις απαιτήσεις του πελάτη, προσαρμόζοντας ευέλικτα σε διάφορα σενάρια εφαρμογής.

Κύριες εφαρμογές

• Ενεργές μονάδες κεραίας AAU για σταθμούς βάσης κινητής επικοινωνίας 5G και 4G.
• Μονάδες RF front-end και μονάδες επεξεργασίας σήματος για συστήματα ασύρματης επικοινωνίας.
• Εξοπλισμός υψηλής ταχύτητας μετάδοσης και μεταγωγής δεδομένων.
• Έξυπνα συστήματα κεραιών και συστήματα επικοινωνίας MIMO.
• Άλλες συσκευές ασύρματης επικοινωνίας με αυστηρές απαιτήσεις για υψηλής ταχύτητας μετάδοση σημάτων και υψηλή ενσωμάτωση.
