Αυτοματοποιημένη οπτική επιθεώρηση AOI για την κατασκευή PCB

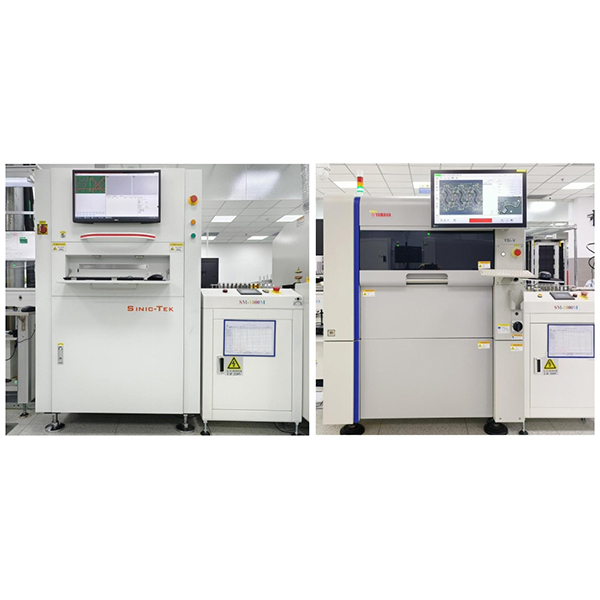

Αυτοματοποιημένη οπτική επιθεώρηση (AOI) στην κατασκευή PCB

Η αυτοματοποιημένη οπτική επιθεώρηση (AOI) χρησιμοποιεί βιομηχανικές κάμερες υψηλής ανάλυσης και έξυπνη τεχνολογία επεξεργασίας εικόνας για την γρήγορη και ακριβή ανίχνευση διαφόρων ελαττωμάτων στα PCB, όπως η ποιότητα συγκόλλησης, η τοποθέτηση εξαρτημάτων, τα ελλείποντα ή λανθασμένα εξαρτήματα και η πολικότητα. Αυτό βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής και την ποιότητα του προϊόντος.

Αρχή λειτουργίας της AOI

Ο εξοπλισμός AOI εκτελεί πλήρως αυτόματη σάρωση των PCB στη γραμμή παραγωγής, καταγράφοντας εικόνες από πολλαπλές γωνίες και με διάφορες μεθόδους φωτισμού. Το ενσωματωμένο λογισμικό συγκρίνει τις καταγεγραμμένες εικόνες με προκαθορισμένα πρότυπα δείγματα, αναγνωρίζοντας αυτόματα κοινά ελαττώματα, όπως κρύες συγκολλήσεις, γέφυρες, βραχυκυκλώματα, ανοιχτά κυκλώματα, κακή ευθυγράμμιση εξαρτημάτων ή ελλείποντα εξαρτήματα, και ειδοποιεί αμέσως τους χειριστές για τη λήψη διορθωτικών μέτρων.

Κύρια πλεονεκτήματα

• Υψηλή ταχύτητα και ακρίβεια:Το AOI επιτρέπει τη γρήγορη μαζική επιθεώρηση, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής και μειώνοντας τα ανθρώπινα λάθη.
• Μη καταστροφικός έλεγχος:Η διαδικασία ελέγχου δεν απαιτεί επαφή με το PCB, εξασφαλίζοντας την ακεραιότητα του προϊόντος.
• Έξυπνη διαχείριση:Τα αποτελέσματα της επιθεώρησης μπορούν να καταγράφονται και να παρακολουθούνται αυτόματα για την ανάλυση της ποιότητας και τη βελτίωση της διαδικασίας.
• Μείωση κόστους:Η έγκαιρη ανίχνευση και διόρθωση των ελαττωμάτων μειώνει τα επακόλουθα έξοδα επισκευής και απόρριψης.
• Προσαρμοστικότητα σε διάφορες διαδικασίες:Το AOI μπορεί να χρησιμοποιηθεί ευρέως σε SMT, διαμπερή οπή, συγκόλληση με κύμα, συγκόλληση με επαναφορά και άλλα στάδια κατασκευής PCB.

Εφαρμογές

Το AOI χρησιμοποιείται ευρέως στην ηλεκτρονική ευρείας κατανάλωσης, την ηλεκτρονική αυτοκινήτων, τον βιομηχανικό έλεγχο, τις ιατρικές συσκευές, τον εξοπλισμό επικοινωνίας και άλλους τομείς με αυστηρές απαιτήσεις ποιότητας προϊόντων.
