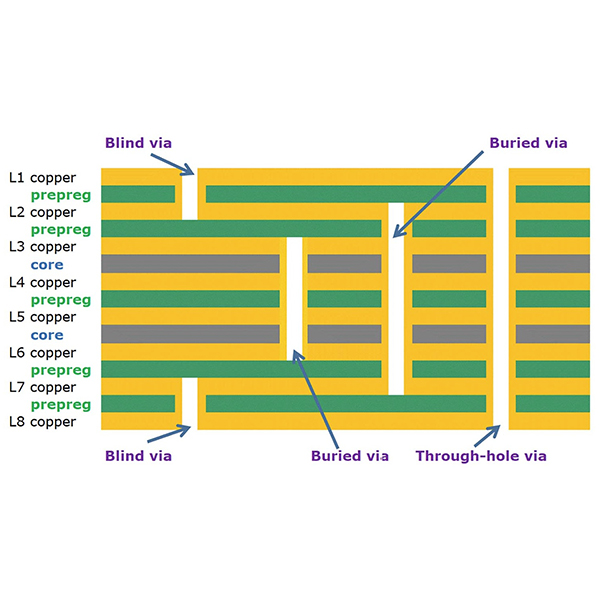

Οι τυφλές οπές συνδέουν το επιφανειακό στρώμα με τα εσωτερικά στρώματα

Τα τυφλά viaείναι μια εξειδικευμένη δομή οπών σε πολυεπίπεδες πλακέτες τυπωμένων κυκλωμάτων, που χρησιμοποιείται κυρίως για τη σύνδεση ιχνών μεταξύ του επιφανειακού στρώματος (εξωτερικού στρώματος) της πλακέτας και ενός εσωτερικού στρώματος. Η μία θύρα μιας τυφλής οπής βρίσκεται στην εξωτερική επιφάνεια της πλακέτας, ενώ η άλλη θύρα καταλήγει σε ένα εσωτερικό στρώμα της πλακέτας, χωρίς να διαπερνά ολόκληρη την πλακέτα.

Βασικά χαρακτηριστικά των τυφλών διαύλων

1. Μέθοδος σύνδεσης:Συνδέει μόνο το επιφανειακό στρώμα (π.χ. το στρώμα 1 ή το ανώτατο στρώμα) με ένα εσωτερικό στρώμα, χωρίς να διαπερνά όλα τα στρώματα.
2. Εμφάνιση:Ορατή από την επιφάνεια του PCB, αλλά η οπή δεν εκτείνεται μέχρι την αντίθετη πλευρά.
3. Πολυπλοκότητα κατασκευής:Πιο περίπλοκη από τις τυπικές διαμπερείς οπές, απαιτεί τεχνικές διάτρησης και επιμετάλλωσης σε στρώσεις.

Εφαρμογές των τυφλών οπών

1. Χρησιμοποιείται σε πλακέτες υψηλής πυκνότητας διασύνδεσης (HDI) για την αύξηση της πυκνότητας δρομολόγησης.
2. Κατάλληλες για σχέδια που απαιτούν πολυεπίπεδες συνδέσεις και ταυτόχρονη εξοικονόμηση χώρου, όπως smartphone, tablet, συσκευές επικοινωνίας και άλλα ηλεκτρονικά υψηλής τεχνολογίας.

Πλεονεκτήματα των τυφλών οπών

1. Εξοικονομεί χώρο στο PCB και αυξάνει την πυκνότητα δρομολόγησης.
2. Συντομεύει αποτελεσματικά τις διαδρομές μετάδοσης σήματος, βελτιώνοντας την ακεραιότητα του σήματος.
3. Διευκολύνει τη μικροποίηση και τα σχέδια υψηλής απόδοσης.
