οπές και άκρες με οδοντώσεις σε PCB για μονάδες WiFi

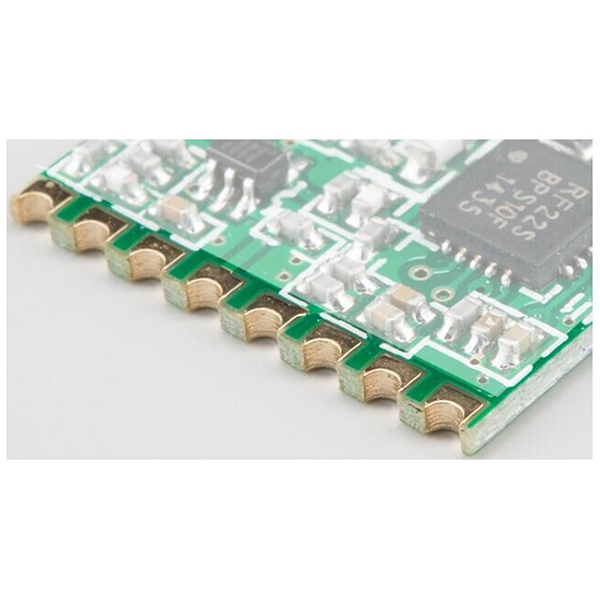

Οι οπές με οδοντωτή άκρη PCB, επίσης γνωστές ως πλακέτες με ημικυκλικές οπές στα άκρα, διαθέτουν μια διαδικασία κατασκευής και έναν τύπο πλακέτας όπου δημιουργούνται ημικυκλικές οπές, ουσιαστικά δομές μισής διαδρομής, κατά μήκος των άκρων των πλακετών τυπωμένων κυκλωμάτων. Αυτός ο σχεδιασμός έχει ως αποτέλεσμα οπές που μοιάζουν με μισοφέγγαρα κατά μήκος των άκρων της πλακέτας PCB, οι οποίες εμφανίζονται ως μια σειρά ημικυκλικών οπών όταν τις κοιτάζει κανείς από την πλευρά της πλακέτας.

Βασικά χαρακτηριστικά

1. Δομικά χαρακτηριστικά:Μια μισή οπή αναφέρεται σε μια διαμπερή οπή που έχει τρυπηθεί κατά μήκος της άκρης του PCB. Μετά την κοπή, παραμένει μόνο ένα ημικύκλιο, δημιουργώντας ένα εφέ ημισελήνου ή οπής πριτσίνι.
2. Ηλεκτρική συνδεσιμότητα:Οι ημι-οπές χρησιμοποιούνται συνήθως για ηλεκτρικές συνδέσεις. Μπορούν να συγκολληθούν όπως τα pads, διευκολύνοντας τη συναρμολόγηση, τη σύνδεση και τον αρθρωτό σχεδιασμό μεταξύ μικρών πλακετών και μητρικών πλακετών.
3. Κοινή εμφάνιση:Μια σειρά από κανονικές ημικυκλικές οπές κατανεμημένες κατά μήκος της άκρης του PCB, που συναντώνται συχνά σε ασύρματα modules, μικρές πλακέτες διεπαφής κ.λπ.

Εφαρμογές

1. Διευκολύνει τη συγκόλληση μικρών μονάδων ή δευτερευουσών πλακετών στην κύρια πλακέτα, όπως μονάδες WiFi, Bluetooth, GSM κ.λπ.
2. Επιτρέπει τη συναρμολόγηση πολλαπλών πλακετών και απλοποιεί τον διαχωρισμό των πλακετών, βελτιώνοντας την ευελιξία συναρμολόγησης και συντήρησης.
3. Υποστηρίζει τυποποιημένο σχεδιασμό διεπαφών, διευκολύνοντας την αρθρωτή παραγωγή.

Πλεονεκτήματα

1. Διευκολύνει τη συγκόλληση με βύσματα και τις συνδέσεις μεταξύ πλακετών, αυξάνοντας την αποδοτικότητα της παραγωγής.
2. Η συμπαγής δομή εξοικονομεί χώρο, ιδανική για μικροσκοπικά ηλεκτρονικά.
3. Υποστηρίζει τη μαζική παραγωγή, την τυποποιημένη κατασκευή και συντήρηση μονάδων.
