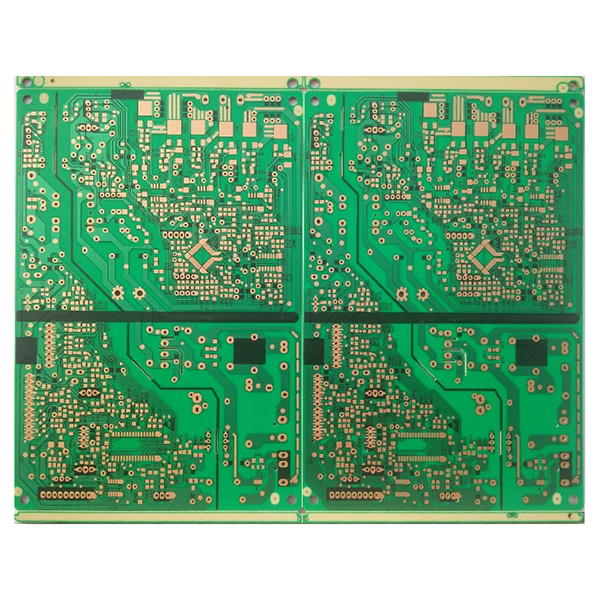

επιβραδυντικό φλόγας χαλκού επενδυμένο φαινολικό χαρτί laminate PCB

επιχρίσμα φαινολικού χαρτιού με επένδυση χαλκού με επιβραδυντικό φλόγας PCB

Το φαινολικό χαρτί με επένδυση χαλκού και επιβραδυντικό φλόγας είναι ένα κοινό υπόστρωμα πλακέτας τυπωμένου κυκλώματος (PCB), που συνήθως αναφέρεται ως πλακέτα με επιβραδυντικό φλόγας. Αποτελείται κυρίως από χαρτί από ξύλο υψηλής καθαρότητας ως βάση, εμποτισμένο με φαινολική ρητίνη, πλαστικοποιημένο και σκληρυμένο, και στη συνέχεια καλυμμένο με ένα στρώμα ηλεκτρολυτικού χαλκού στην επιφάνεια.

Περιγραφή
Το υλικό του φλογοαπορροφητικού χαρτιού με επένδυση χαλκού και φαινολικό πλαστικό συμμορφώνεται με το πρότυπο φλογοαπορροφητικότητας UL 94 V-0, διαθέτοντας εξαιρετική αντοχή στη φλόγα και ηλεκτρικές μονωτικές ιδιότητες.

Κύρια δομή:

  1. Μονωτική βάση χαρτιού:Κατασκευασμένη από χαρτί από ξύλο υψηλής καθαρότητας, που έχει υποστεί πολλαπλές επεξεργασίες για να εξασφαλίσει ηλεκτρική μόνωση και μηχανική αντοχή.
  2. Φαινολική ρητίνη:Η βάση χαρτιού είναι εμποτισμένη με φαινολική ρητίνη για να ενισχύσει την αντοχή στη θερμότητα, την αντοχή στην υγρασία και τη σταθερότητα της πλακέτας.
  3. Φύλλο χαλκού:Φύλλο χαλκού υψηλής καθαρότητας με ηλεκτρολυτική επεξεργασία είναι επικαλυμμένο στην επιφάνεια για να διευκολύνει την επακόλουθη χάραξη και τη διαμόρφωση του κυκλώματος.

Κύρια χαρακτηριστικά του επιχρισμένου χαλκού με επιβραδυντικό φλόγας:

  1. Χαμηλό κόστος, κατάλληλο για μαζική παραγωγή.
  2. Εξαιρετική επιβράδυνση φλόγας, πληροί το πρότυπο 94 V-0.
  3. Καλή αντοχή στην υγρασία και τη θερμότητα.
  4. Καλή διαστατική σταθερότητα, χαμηλή στρέβλωση και παραμόρφωση, ανώτερη μηχανική απόδοση επεξεργασίας.
  5. Η κατάλληλη θερμοκρασία διάτρησης είναι 40°C έως 70°C, εύκολη διάτρηση, τρύπημα και άλλες επεξεργασίες.
  6. Συνήθως χρησιμοποιείται επεξεργασία με κολοφώνιο στην επιφάνεια. Λόγω της αντοχής στη θερμοκρασία, δεν μπορεί να υποβληθεί σε επεξεργασία με επίστρωση συγκόλλησης.

Κύριες εφαρμογές του επιβραδυντικού φλόγας laminate:

  1. Χρησιμοποιείται ευρέως στην κατασκευή πλακετών κυκλωμάτων για ηλεκτρονικά είδη ευρείας κατανάλωσης, όπως τηλεοράσεις, μαγνητόφωνα, εξοπλισμό ήχου, κονσόλες παιχνιδιών, τηλέφωνα και οικιακές συσκευές.
  2. Τα τελευταία χρόνια, χρησιμοποιείται επίσης σε πλακέτες τροφοδοσίας παλμογράφων (CRT) και εξοπλισμού αυτοματισμού γραφείου (εξοπλισμός OA).
  3. Κατάλληλο για ηλεκτρονικά προϊόντα ευαίσθητα στο κόστος και για ήπιο περιβάλλον εργασίας.

Κοινές προδιαγραφές:

  1. Πάχος βάσης: 1,2 mm, 1,6 mm
  2. Πάχος χαλκού: 25μm, 35μm
  3. Μέγεθος πλακέτας: 1020 x 1030 mm
