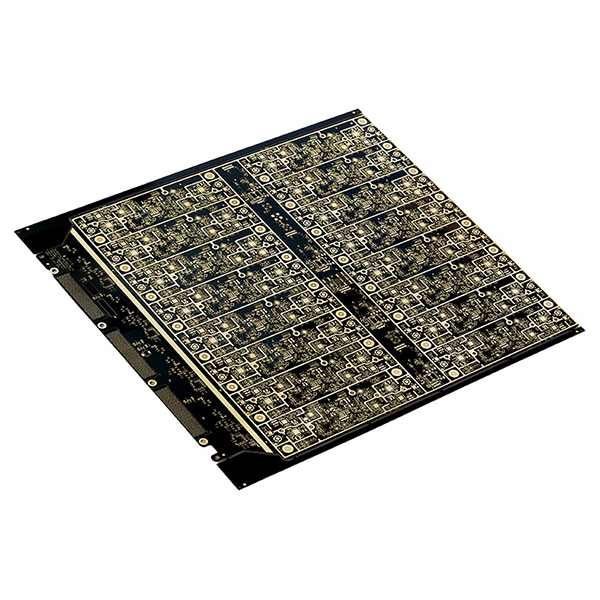

υψηλής συχνότητας 5G ενεργή κεραία πλακέτα τυπωμένου κυκλώματος

Κύρια χαρακτηριστικά

• Πλούσια δομή στρώσεων:Χρησιμοποιεί δομή διασύνδεσης υψηλής πυκνότητας 22 στρωμάτων (22L) για την υποστήριξη σύνθετης μετάδοσης σημάτων RF, ικανοποιώντας τις αυστηρές απαιτήσεις για ακεραιότητα και απομόνωση σημάτων σε εφαρμογές 5G υψηλής συχνότητας.
• Υλικά υψηλής απόδοσης:Χρησιμοποιεί υλικά Doosan DS-7409DV HVLP υψηλής συχνότητας και χαμηλής απώλειας για να εξασφαλίσει εξαιρετικές διηλεκτρικές ιδιότητες και χαμηλή απώλεια εισαγωγής σε εφαρμογές υψηλής συχνότητας.
• Διαδικασία πολλαπλής ελασματοποίησης:Χρησιμοποιεί μια διαδικασία ελασματοποίησης δύο σταδίων για να ενισχύσει σημαντικά την αντοχή της σύνδεσης μεταξύ των στρωμάτων και την αξιοπιστία του τελικού προϊόντος, καθιστώντας το κατάλληλο για τις σύνθετες διαδικασίες που απαιτούνται από τις πολυστρωματικές πλακέτες.
• Σύνθετος σχεδιασμός backdrill:Διαθέτει 11 λωρίδες backdrill για τη βελτιστοποίηση της δρομολόγησης του σήματος, τη μείωση των παρασιτικών φαινομένων και των παρεμβολών σήματος, καθώς και τη βελτίωση της ακεραιότητας του σήματος υψηλής ταχύτητας.
• Τεχνολογία VIPPO:Ενσωματώνει την τεχνολογία VIPPO (Via In Pad Plated Over) για υψηλότερη πυκνότητα καλωδίωσης και ανώτερη ηλεκτρική απόδοση, υποστηρίζοντας τις τάσεις μικροποίησης και υψηλής ενσωμάτωσης.
• Ενσωματωμένα μπλοκ χαλκού:Ενσωματώνει 22 μπλοκ χαλκού εντός της πλακέτας για ενίσχυση της τοπικής απαγωγής θερμότητας και βελτίωση της θερμικής διαχείρισης για ενεργά εξαρτήματα υψηλής ισχύος.
• Πολλαπλός έλεγχος σύνθετης αντίστασης:Υποστηρίζει 10 διαφορετικά σχέδια σύνθετης αντίστασης για μετάδοση μονοπολικών και διαφορικών σημάτων, ικανοποιώντας τις διαφορετικές ανάγκες αντιστοίχισης σύνθετης αντίστασης των συσκευών RF.
• Προηγμένη τεχνολογία πλήρωσης διαύλων:Χρησιμοποιεί τεχνικές πλήρωσης διαύλων με ηλεκτρολυτική επίστρωση υψηλής και χαμηλής πίεσης για τη βελτίωση της ποιότητας της μεταλλικής πλήρωσης στους διαύλους, επιτυγχάνοντας μεγαλύτερη ηλεκτρική και μηχανική αξιοπιστία.

Κύριες εφαρμογές

• Ενεργές κεραίες σταθμών βάσης 5G (AAU/AAU Massive MIMO).
• Μονάδες RF υψηλής συχνότητας και πομποδέκτες.
• Συστοιχίες κεραιών υψηλής πυκνότητας σε συστήματα ασύρματης επικοινωνίας.
• Μονάδες RF front-end υψηλής ισχύος.
• Εξοπλισμός επικοινωνίας υψηλών προδιαγραφών που απαιτεί υψηλή συχνότητα, χαμηλή απώλεια και ανώτερη απόδοση απαγωγής θερμότητας.
