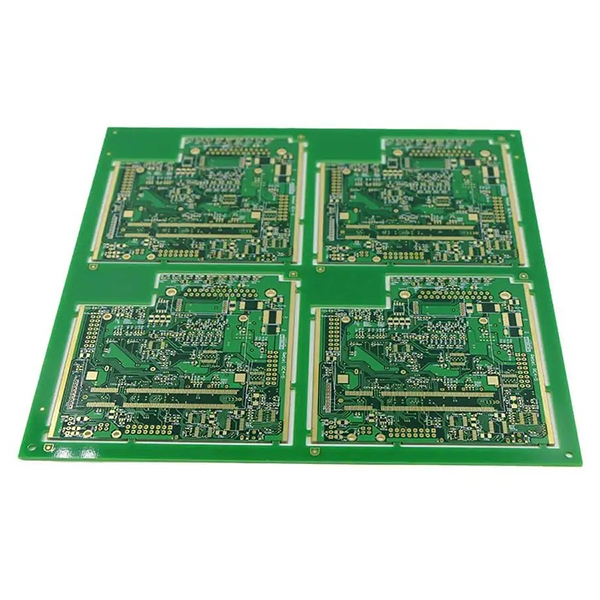

υβριδικό PCB

Υβριδικό PCB σημαίνει ότι είναι μια μικτή πλακέτα τυπωμένου κυκλώματος

Οι υβριδικές πλακέτες αντιπροσωπεύουν μια προηγμένη δομική λύση PCB που εξισορροπεί την υψηλή απόδοση και την οικονομική αποδοτικότητα, ιδανική για ηλεκτρονικά προϊόντα που απαιτούν πολλαπλές δυνατότητες, όπως υψηλή συχνότητα, υψηλή ταχύτητα και αντοχή σε υψηλές θερμοκρασίες.

Περιγραφή

Υβριδικό PCB (PCB μικτής ελασματοποίησης)

Το υβριδικό PCB (μικτό πλαστικοποιημένο PCB) αναφέρεται σε μια πολυεπίπεδη πλακέτα που σχηματίζεται με την πλαστικοποίηση δύο ή περισσότερων διαφορετικών τύπων υποστρωμάτων — όπως FR4, PTFE, κεραμικά ή υλικά υψηλής συχνότητας — σε μία μόνο πλακέτα τυπωμένου κυκλώματος (PCB), ανάλογα με τις απαιτήσεις. Αυτή η πλακέτα συνδυάζει τα πλεονεκτήματα πολλαπλών υλικών, εξισορροπώντας την απόδοση μετάδοσης σημάτων υψηλής συχνότητας/υψηλής ταχύτητας με εξαιρετική μηχανική αντοχή και έλεγχο κόστους.

Βασικά χαρακτηριστικά

  1. Ποικιλία υλικών:Συνηθισμένοι συνδυασμοί περιλαμβάνουν FR4 + υλικά υψηλής συχνότητας, FR4 + κεραμικό, FR4 + PI κ.λπ.
  2. Συμπληρωματικότητα απόδοσης:Επιτρέπει σε συγκεκριμένα στρώματα να λειτουργούν σε υψηλή συχνότητα/χαμηλή απώλεια, ενώ άλλα παρέχουν υψηλή αντοχή/χαμηλό κόστος.
  3. Ευρεία εφαρμογή:Χρησιμοποιείται εκτενώς σε ραντάρ, κεραίες, RF, επικοινωνίες 5G, ηλεκτρονικά αυτοκινήτων, αεροδιαστημική και άλλους τομείς.

Σενάρια εφαρμογής

  1. Τα στρώματα σημάτων υψηλής συχνότητας/υψηλής ταχύτητας χρησιμοποιούν υλικά υψηλής συχνότητας, ενώ άλλα στρώματα χρησιμοποιούν συμβατικά υλικά όπως FR4, εξισορροπώντας την απόδοση και το κόστος.
  2. Τα στρώματα ισχύος και σήματος χρησιμοποιούν υλικά με διαφορετικές διηλεκτρικές σταθερές και συντελεστές θερμικής διαστολής για την ενίσχυση της αξιοπιστίας.

Πλεονεκτήματα και προκλήσεις

  1. ΠλεονεκτήματαΒελτιώνει τη συνολική απόδοση του PCB, βελτιστοποιεί το κόστος και ικανοποιεί τις απαιτήσεις σύνθετων κυκλωμάτων.
  2. ΠροκλήσειςΟι σύνθετες διαδικασίες κατασκευής απαιτούν υψηλή ακρίβεια στην ελασματοποίηση, τη σύνδεση μεταξύ των στρωμάτων και την αντιστοίχιση των συντελεστών θερμικής διαστολής.
