άλμα v-βαθμολογία

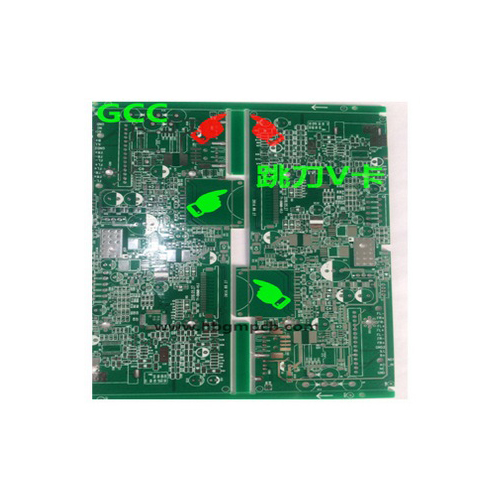

Jump V-scoring με επιλεκτική τεχνική PCB V-groove

Το Jump V-scoring είναι ένας τεχνικός όρος στον κλάδο της ηλεκτρονικής και των PCB, που εφαρμόζεται κυρίως στις διαδικασίες αποκόλλησης PCB (τυπωμένων κυκλωμάτων). Αυτή η τεχνική ενισχύει τη μηχανική αντοχή της πλακέτας, ενώ ταυτόχρονα πληροί τις απαιτήσεις αποκόλλησης.

Περιγραφή

Jump V-Scoring (Skip V-Groove PCB)

Το Jump V-scoring, επίσης γνωστό ως skip V-groove PCB, αναφέρεται σε μια διαδικασία V-cut (V-scoring) στην αποκόλληση PCB, όπου το εργαλείο κοπής παραλείπει ορισμένες περιοχές και δεν κόβει, αλλά μόνο χαράζει όπου απαιτείται διαχωρισμός, αφήνοντας άλλες περιοχές άκοπες.

Σενάρια εφαρμογής

  1. Χρησιμοποιείται συνήθως όταν ορισμένες περιοχές σε μια μεμονωμένη πλακέτα πρέπει να παραμείνουν συνδεδεμένες ή όταν ειδικές δομές απαιτούν διατήρηση της αντοχής της σύνδεσης στο σχεδιασμό PCB.
  2. Τυπικές εφαρμογές: πλακέτες με γέφυρες σύνδεσης, μερική διαχωριστική πλάκα ή ηλεκτρονικά προϊόντα με ειδικές δομικές απαιτήσεις.

Πλεονεκτήματα

  1. Βελτιώνει τη συνολική αντοχή του PCB και βοηθά στην αποφυγή τυχαίας θραύσης κατά τη μεταφορά ή τη συναρμολόγηση.
  2. Ικανοποιεί με ευελιξία διαφορετικές απαιτήσεις αποσύνδεσης και σύνδεσης σε συγκεκριμένες περιοχές.

Παράδειγμα

Για παράδειγμα, σε μια πλακέτα με διαχωρισμό όπου οι περισσότερες περιοχές πρέπει να διαχωριστούν εκτός από ένα τμήμα στη μέση, μπορεί να χρησιμοποιηθεί η τεχνική V-scoring — το εργαλείο V-cut θα ανυψώσει αυτόματα και θα παραλείψει την περιοχή αυτή χωρίς να την κόψει.
