Κατασκευή PCB για μονάδα διακόπτη OAM

Κατασκευή PCB για μονάδα διακόπτη OAM για συστήματα AI και HPC

Η κατασκευή πλακέτας PCB για μονάδα διακόπτη OAM αποτελεί βασική τεχνολογία στους τομείς των διακομιστών υψηλής απόδοσης (HPC) και τεχνητής νοημοσύνης (AI). Το OAM είναι ένα πακέτο καρτών επιτάχυνσης AI ανοιχτού προτύπου που προωθείται από το Open Compute Project (OCP) και χρησιμοποιείται ευρέως σε μεγάλης κλίμακας κέντρα δεδομένων για εκπαίδευση AI, συμπεράσματα και άλλα σενάρια.

Περιγραφή

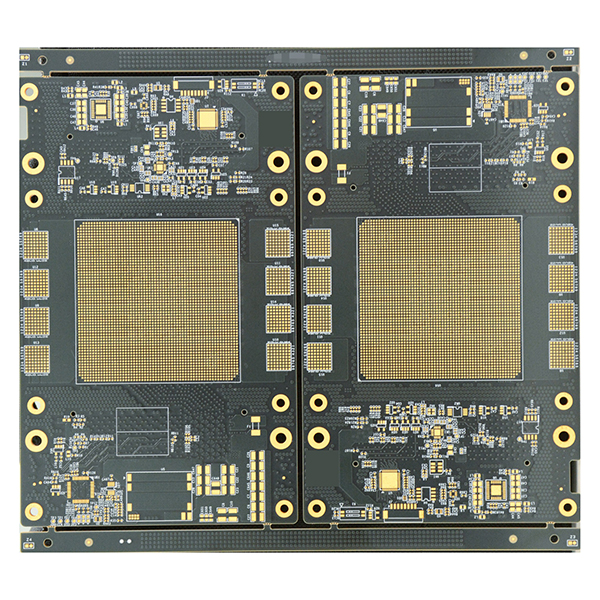

Κατασκευή πλακέτας PCB για μονάδα διακόπτη OAM

Η κατασκευή πλακέτας PCB για μονάδα διακόπτη OAM παρέχει σε αυτά τα συστήματα τη βάση για διασύνδεση δεδομένων υψηλού εύρους ζώνης και χαμηλής καθυστέρησης, καθιστώντας την ένα ζωτικό στοιχείο για την υλοποίηση σύγχρονης υποδομής τεχνητής νοημοσύνης.

Βασικά χαρακτηριστικά της κατασκευής πλακέτας PCB για μονάδα διακόπτη OAM

  • Υψηλής ταχύτητας διασύνδεση και ανταλλαγή δεδομένων:Ενσωματώνει τσιπ διακόπτη υψηλής ταχύτητας, όπως PCIe Switch και NVSwitch, επιτρέποντας τη διασύνδεση υψηλής ταχύτητας μεταξύ πολλαπλών καρτών επιταχυντή OAM και μεταξύ των καρτών και της κεντρικής CPU.
  • Αρθρωτότητα και επεκτασιμότητα:Υποστηρίζει την παράλληλη ανάπτυξη διαφόρων καρτών επιταχυντή OAM, διευκολύνοντας την κλιμάκωση της υπολογιστικής ισχύος του συστήματος ανάλογα με τις ανάγκες.
  • Συμβατότητα με πολλαπλά πρωτόκολλα:Συμβατό με πολλαπλά πρωτόκολλα διασύνδεσης υψηλής ταχύτητας, όπως PCIe, NVLink και CXL, ικανοποιώντας τις απαιτήσεις διαφορετικών σεναρίων επιτάχυνσης AI.
  • Ενοποιημένη διαχείριση και τροφοδοσία:Παρέχει ενοποιημένες διεπαφές διανομής, παρακολούθησης και διαχείρισης ισχύος για κάρτες επιταχυντή OAM, εξασφαλίζοντας μακροπρόθεσμη σταθερή λειτουργία του συστήματος.
  • Διαδικασία κατασκευής υψηλής ακρίβειας:Τα σχέδια PCB έχουν συνήθως περίπου 18 στρώσεις, με διάμετρο διάτρησης 0,2 mm, χρησιμοποιώντας προηγμένες τεχνικές όπως διάτρηση από πίσω, σφράγιση με ρητίνη και POFV. Υπάρχουν αυστηρές απαιτήσεις συν-επίπεδης ευθυγράμμισης στις θέσεις BGA για να διασφαλιστεί η ποιότητα της συγκόλλησης της συσκευασίας του τσιπ.
  • Εφαρμογή υλικών υψηλής απόδοσης:Χρησιμοποιεί υλικά πολύ χαμηλής απώλειας και υλικά υψηλής ταχύτητας, μελάνι υψηλής ταχύτητας και διαδικασίες καφέ οξειδίου χαμηλού προφίλ. Ορισμένα προϊόντα χρησιμοποιούν εσωτερικό φύλλο χαλκού πάχους 3OZ ή περισσότερο για να εξασφαλίσουν την ακεραιότητα του σήματος και την υψηλή ικανότητα μεταφοράς ρεύματος.

Κύριες εφαρμογές

  • Μεγάλοι διακομιστές AI (όπως πλατφόρμες NVIDIA HGX), σασί επιταχυντών AI, κέντρα υπερυπολογιστών και άλλα συστήματα συμπλέγματος AI υψηλής πυκνότητας.
  • Εκπαίδευση μεγάλων μοντέλων AI, συμπερασμός, επιστημονικοί υπολογισμοί και πλατφόρμες υπολογιστικού νέφους.
  • Διάφορα σενάρια εφαρμογών AI υψηλής απόδοσης, όπως αναγνώριση εικόνων, επεξεργασία φυσικής γλώσσας και μηχανική μάθηση.
