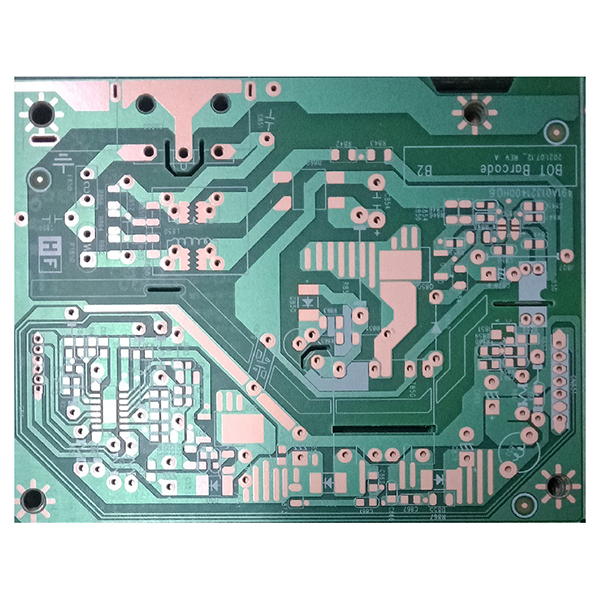

επενδυμένο χαρτί με φαινολικό χαρτί επενδυμένο με χαλκό για PCB

Το φαινολικό χαρτοειδές έλασμα με επένδυση χαλκού είναι ένα κοινό υλικό υποστρώματος για πλακέτες τυπωμένων κυκλωμάτων (PCB). Κατασκευάζεται χρησιμοποιώντας χαρτί από ξύλο υψηλής καθαρότητας ως βάση, το οποίο εμποτίζεται με φαινολική ρητίνη και στη συνέχεια ελασματοποιείται και σκληρύνεται πριν καλυφθεί με ένα στρώμα ηλεκτρολυτικού φύλλου χαλκού. Λόγω της χρήσης φαινολικής ρητίνης και υλικών με βάση το χαρτί στη δομή του, αυτός ο τύπος πλακέτας είναι συνήθως χαμηλού κόστους, έχει εξαιρετικές μηχανικές ιδιότητες και ηλεκτρική μόνωση και είναι κατάλληλος για τη μαζική παραγωγή ηλεκτρονικών προϊόντων με χαμηλό κόστος.

Κύρια δομή:

1. Μονωτική βάση από χαρτί:Χρησιμοποιεί χαρτί από ξύλο υψηλής καθαρότητας, το οποίο υποβάλλεται σε πολλαπλές φυσικές και χημικές επεξεργασίες για να εξασφαλιστεί η μόνωση και η μηχανική αντοχή της πλακέτας.
2. Φαινολική ρητίνη:Η βάση από χαρτί είναι πλήρως εμποτισμένη με φαινολική ρητίνη για να ενισχύσει την αντοχή στη θερμότητα, την αντοχή στην υγρασία και τη συνολική σταθερότητα.
3. Φύλλο χαλκού:Η επιφάνεια της πλακέτας καλύπτεται με ηλεκτρολυτικό φύλλο χαλκού, καθιστώντας την κατάλληλη για επακόλουθη χάραξη και διαμόρφωση κυκλωμάτων.

Κύρια χαρακτηριστικά του ελασματοποιημένου χαρτιού:

1. Χαμηλό κόστος, κατάλληλο για μαζική παραγωγή, συμβάλλει στη μείωση του κόστους κατασκευής του προϊόντος.
2. Καλή διαστατική σταθερότητα, χαμηλή κάμψη και στρέβλωση, δεν παραμορφώνεται εύκολα ακόμη και μετά από μακροχρόνια χρήση.
3. Εξαιρετική κατεργασιμότητα, εύκολη διάτρηση, τρύπημα και φρεζάρισμα, κατάλληλη για αυτοματοποιημένη παραγωγή.
4. Καλή ηλεκτρική μόνωση, που πληροί τις απαιτήσεις ασφαλείας των γενικών ηλεκτρονικών προϊόντων.
5. Η επιφάνεια συχνά υποβάλλεται σε επεξεργασία με κολοφώνιο για τη βελτίωση της συγκολλησιμότητας και της επιπεδότητας, αλλά λόγω της περιορισμένης αντοχής στη θερμότητα, δεν μπορεί να τελειωθεί με ισοπέδωση συγκόλλησης με θερμό αέρα (HASL).
6. Ελαφρύ υλικό, βολικό για μεταφορά και συναρμολόγηση.

Κύριες εφαρμογές του ελασματοποιημένου χαρτιού:

1. Χρησιμοποιείται ευρέως στην κατασκευή PCB τηλεοράσεων, μαγνητοφώνων, εξοπλισμού ήχου, κονσόλων παιχνιδιών, τηλεφώνων, οικιακών συσκευών και άλλων ηλεκτρονικών ειδών ευρείας κατανάλωσης.
2. Τα τελευταία χρόνια, χρησιμοποιείται επίσης σε πλακέτες τροφοδοσίας και κυκλώματα ελέγχου παλμογράφων (CRT), εξοπλισμό αυτοματισμού γραφείου (μηχανές OA) και άλλες ηλεκτρονικές συσκευές.
3. Κατάλληλο για ηλεκτρονικά προϊόντα με χαμηλό κόστος, γενική απόδοση και ήπιο περιβάλλον.

Κοινές προδιαγραφές:

1. Πάχος βάσης: 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm
2. Πάχος χαλκού: 18μm, 25μm
3. Μέγεθος πλακέτας: 1020×1030 mm
