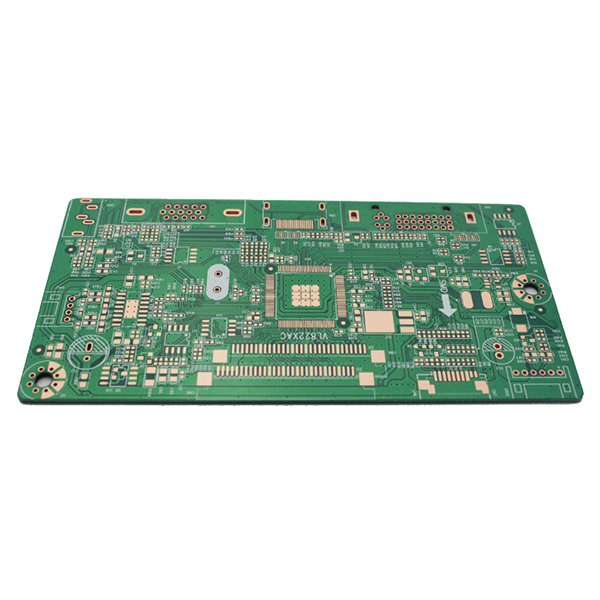

PCB με πλήρωση ρητίνης για βελτιωμένη αξιοπιστία και συγκόλληση

Ο σκοπός της επεξεργασίας με πλήρωση ρητίνης

Ο σκοπός της επεξεργασίας με πλήρωση ρητίνης είναι να αποτρέψει τη ροή του συγκολλητικού υλικού στις διαβάσεις, να ενισχύσει την αξιοπιστία της πλακέτας και να ικανοποιήσει ειδικές απαιτήσεις επεξεργασίας, όπως οι διασυνδέσεις υψηλής πυκνότητας (HDI).

Κύρια χαρακτηριστικά

1. Διαύλοι γεμισμένοι με ρητίνη:Η ρητίνη γεμίζει τις διαβάσεις (συνήθως τυφλές, θαμμένες ή διαμπερείς), σκληρύνεται και υποβάλλεται σε επιφανειακή επεξεργασία για να διασφαλιστεί ότι δεν υπάρχουν κενά μέσα στις οπές.
2. Λεία επιφάνεια:Μετά την πλήρωση με ρητίνη, μπορεί να πραγματοποιηθεί λείανση και επιμετάλλωση χαλκού για να εξασφαλιστεί μια επίπεδη επιφάνεια, καθιστώντας την κατάλληλη για την τοποθέτηση πακέτων μικρού βήματος, όπως BGA και CSP.
3. Βελτιωμένη αξιοπιστία:Αποτρέπει προβλήματα όπως φυσαλίδες ή σφαιρίδια συγκόλλησης κατά τη συγκόλληση, αυξάνοντας την αξιοπιστία της αγωγιμότητας και τη μηχανική αντοχή.

Κύριες εφαρμογές

1. Πλακέτες PCB υψηλής πυκνότητας (HDI PCB).
2. Πολυεπίπεδες πλακέτες που απαιτούν τυφλά/θαμμένα διαδρόμια και σχέδια απόφραξης διαδρόμων.
3. Σχεδιασμοί PCB για εξαρτήματα υψηλής αξιοπιστίας και μικρού βήματος (όπως πακέτα BGA και CSP).
4. Ειδικές απαιτήσεις για την αποτροπή της διείσδυσης της πάστας συγκόλλησης στις διαβάσεις.

Διαφορές από τις συνηθισμένες διαβάσεις

1. Οι συνηθισμένες διαβάσεις είναι συνήθως κενές και χρησιμεύουν μόνο για ηλεκτρική σύνδεση, χωρίς επεξεργασία απόφραξης.
2. Οι διαβάσεις γεμισμένες με ρητίνη PCB είναι γεμισμένες με ρητίνη, ικανοποιώντας υψηλότερες απαιτήσεις επεξεργασίας και συναρμολόγησης.
