άκαμπτο-εύκαμπτο PCB για προηγμένες ηλεκτρονικές εφαρμογές

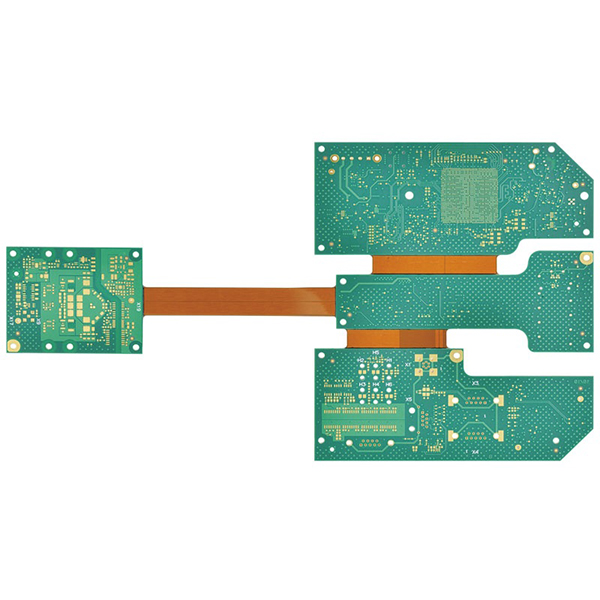

Πλακέτα τυπωμένου κυκλώματος Rigid-Flex (Rigid-Flex PCB)

Η άκαμπτη-εύκαμπτη πλακέτα, πλήρως γνωστή ως άκαμπτη-εύκαμπτη πλακέτα τυπωμένου κυκλώματος (Rigid-Flex PCB), είναι ένας τύπος πλακέτας κυκλώματος που συνδυάζει οργανικά άκαμπτες πλακέτες (Rigid PCB) και εύκαμπτες πλακέτες (Flexible PCB, FPC) μέσω μιας διαδικασίας ελασματοποίησης. Διαθέτει τόσο τη μηχανική αντοχή των άκαμπτων πλακετών όσο και την ευκαμψία των εύκαμπτων πλακετών, επιτρέποντας τρισδιάστατη εγκατάσταση και ικανοποιώντας τις απαιτήσεις των σύγχρονων ηλεκτρονικών προϊόντων για συναρμολόγηση υψηλής πυκνότητας, λεπτότητα, μικροποίηση και υψηλή αξιοπιστία.

Δομικά χαρακτηριστικά των πλακετών Rigid-Flex

• Άκαμπτη περιοχή:Χρησιμοποιεί παραδοσιακά άκαμπτα υλικά PCB (όπως FR-4) για τη στήριξη, την τοποθέτηση και τη στερέωση εξαρτημάτων.
• Εύκαμπτη περιοχή:Χρησιμοποιεί εύκαμπτα υλικά όπως PI ή PET, τα οποία μπορούν να κάμπτονται και να διπλώνονται, για τη διάταξη του χώρου και τις δυναμικές συνδέσεις.
• Ολοκληρωμένη δομή:Οι άκαμπτες και εύκαμπτες περιοχές συνδυάζονται σταθερά μέσω μιας ειδικής διαδικασίας ελασματοποίησης για να σχηματίσουν μια ενσωματωμένη δομή.

Κύρια πλεονεκτήματα του άκαμπτου-εύκαμπτου κυκλώματος

• Υποστηρίζει τρισδιάστατο σχεδιασμό χώρου, διευκολύνοντας την επίτευξη σύνθετων δομών και συμπαγών διαρρυθμίσεων.
• Βελτιώνει την αξιοπιστία του προϊόντος μειώνοντας τον αριθμό των συνδετήρων και των συγκολλήσεων, μειώνοντας έτσι τα ποσοστά αστοχίας.
• Εξοικονομεί χώρο και βάρος, κατάλληλο για φορητές και υψηλής ενσωμάτωσης συσκευές.
• Διευκολύνει την αυτοματοποιημένη συναρμολόγηση και βελτιώνει την αποδοτικότητα της παραγωγής.

Πεδία εφαρμογής των άκαμπτων-εύκαμπτων PCB

• Καταναλωτικά ηλεκτρονικά προϊόντα, όπως smartphone, tablet και φορητές συσκευές.
• Ιατρικά ηλεκτρονικά, αεροδιαστημική και στρατιωτικός εξοπλισμός.
• Ηλεκτρονικά αυτοκινήτων, βιομηχανικός έλεγχος και όργανα υψηλής τεχνολογίας.
