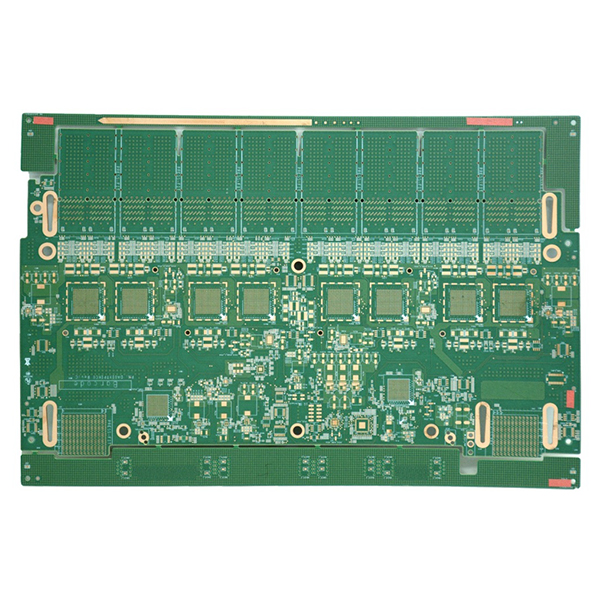

Κατασκευή PCB διακοπτών για δίκτυα υψηλής πυκνότητας

Τα PCB διακοπτών σχεδιάζονται συνήθως με πολυεπίπεδες δομές 12 ή περισσότερων στρωμάτων και αναλογίες διαστάσεων άνω του 9:1, ώστε να ανταποκρίνονται στις ανάγκες συναρμολόγησης υψηλής πυκνότητας και σύνθετης μετάδοσης σημάτων.

Περιγραφή
Το πλάτος και η απόσταση των γραμμών φτάνουν τα 0,075 και 0,090 mm, ενώ η διάμετρος των οπών είναι 0,225 mm, καθιστώντας τα κατάλληλα για διασυνδέσεις υψηλής πυκνότητας. Η κατασκευή PCB διακοπτών υιοθετεί συνήθως υβριδικές διαδικασίες συμπίεσης, χρησιμοποιώντας κυρίως υλικά υψηλής ταχύτητας Ultra Low Loss αναμεμειγμένα με τυπικά υλικά FR4 για την εξισορρόπηση της απόδοσης του σήματος και τον έλεγχο του κόστους. Η διάταξη PCB περιλαμβάνει συνήθως μεγάλο αριθμό οπτικών μονάδων ή διεπαφών συνδετήρων υψηλής ταχύτητας. Για να ικανοποιηθούν οι απαιτήσεις απώλειας εισαγωγής και ακεραιότητας σήματος για σήματα υψηλής συχνότητας και υψηλής ταχύτητας, στο σχεδιασμό χρησιμοποιούνται ευρέως προηγμένες τεχνολογίες όπως η οπίσθια διάτρηση και οι οπές με πώματα ρητίνης + POFV.

Κύρια χαρακτηριστικά της κατασκευής PCB διακοπτών

  • Πολυστρωματική δομή, γενικά με 12 ή περισσότερες στρώσεις, κατάλληλη για σύνθετους σχεδιασμούς δικτυακών συσκευών.
  • Υψηλή αναλογία διαστάσεων, μεγαλύτερη ή ίση με 9:1, που υποστηρίζει κάθετη διασύνδεση υψηλής πυκνότητας.
  • Εξαιρετική κατασκευή κυκλωμάτων, με ελάχιστο πλάτος/απόσταση γραμμής 0,075/0,090 mm, που πληροί τις απαιτήσεις μετάδοσης σημάτων υψηλής ταχύτητας.
  • Ελάχιστη διάμετρος οπής 0,225 mm, κατάλληλη για διασύνδεση υψηλής πυκνότητας και μικροσκοπικά σχέδια.
  • Υβριδική διαδικασία συμπίεσης, που συνδυάζει υλικά υψηλής ταχύτητας Ultra Low Loss με τυπικό FR4 για ισορροπημένη απόδοση και κόστος.
  • Πολλές διατάξεις διεπαφών υψηλής ταχύτητας για την υποδοχή πολλαπλών οπτικών μονάδων και εφαρμογών συνδετήρων υψηλής ταχύτητας.
  • Υποστηρίζει διαδικασίες back drilling και resin plug holes + POFV, μειώνοντας σημαντικά την απώλεια εισαγωγής σήματος και βελτιώνοντας την ακεραιότητα του σήματος.
  • Προσαρμόσιμες διαστάσεις, αριθμός στρωμάτων, ειδικές διαδικασίες και διατάξεις διεπαφών σύμφωνα με τις απαιτήσεις του πελάτη.

Κύριες εφαρμογές

  • Διάφορες μητρικές κάρτες και κάρτες επέκτασης δικτυακών διακοπτών υψηλής απόδοσης.
  • Βασικός εξοπλισμός μεταγωγής για κέντρα δεδομένων και πλατφόρμες υπολογιστικού νέφους.
  • Δρομολογητές υψηλής ταχύτητας και εξοπλισμός επικοινωνίας δικτύου κορμού.
  • Βασικός εξοπλισμός μεταγωγής για δίκτυα μεγάλων επιχειρήσεων και δίκτυα μητροπολιτικών περιοχών.
  • Μονάδες διασύνδεσης υψηλής ταχύτητας σε σταθμούς βάσης επικοινωνίας 5G και δίκτυα μετάδοσης.
  • Άλλοι τομείς εξοπλισμού δικτύων και επικοινωνιών με αυστηρές απαιτήσεις για σήματα υψηλής ταχύτητας και διασύνδεση υψηλής πυκνότητας.
