διαμπερές pth συμπεριλαμβανομένης της εισαγωγής DIP και της συγκόλλησης

Κοινά εξαρτήματα plug-in (Through-Hole)

Τα κοινά εξαρτήματα plug-in (through-hole) περιλαμβάνουν, μεταξύ άλλων, IC σε συσκευασία DIP, ηλεκτρολυτικούς πυκνωτές, κεραμικούς πυκνωτές, πηνία, μετασχηματιστές, κρυσταλλικούς ταλαντωτές, συνδετήρες, ακροδέκτες, υποδοχές ακροδεκτών, ρελέ, ασφάλειες, διακόπτες και συσκευές ισχύος όπως TO-220 και TO-92. Η εισαγωγή διαμπερών οπών δεν είναι κατάλληλη μόνο για εξαρτήματα DIP (Dual In-line Package), αλλά καλύπτει επίσης όλα τα ηλεκτρονικά εξαρτήματα που απαιτούν εισαγωγή PTH (Plated Through Hole).

Διαδικασία συναρμολόγησης διαμπερών οπών

1. Προετοιμασία και ταξινόμηση:Σύμφωνα με το BOM και το σχέδιο παραγωγής του πελάτη, όλα τα εξαρτήματα διαμπερούς οπής που απαιτούνται για την εισαγωγή προετοιμάζονται και ταξινομούνται.

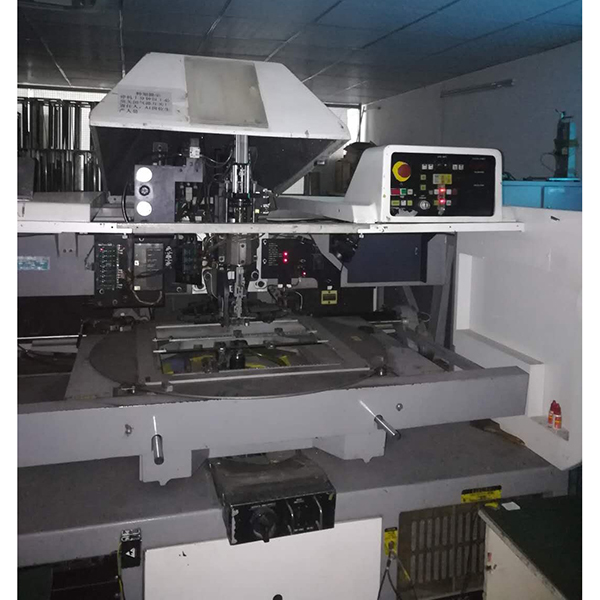

2. Εισαγωγή:Οι χειριστές ή τα αυτοματοποιημένα μηχανήματα εισάγουν τα εξαρτήματα —συμπεριλαμβανομένων των τσιπ DIP και διαφόρων εξαρτημάτων PTH— σε συγκεκριμένες οπές PCB, διασφαλίζοντας τη σωστή θέση, τον προσανατολισμό και την πολικότητα.
3. Διαμόρφωση ακροδεκτών (εάν απαιτείται):Για ορισμένα εξαρτήματα, τα καλώδια διαμορφώνονται εκ των προτέρων ώστε να ταιριάζουν καλύτερα στις οπές του PCB και στη διαδικασία συγκόλλησης.
4. Έλεγχος και διόρθωση:Τα εισαχθέντα εξαρτήματα ελέγχονται για ακρίβεια και τυχόν λανθασμένες τοποθετήσεις διορθώνονται αμέσως για να διασφαλιστεί η ποιότητα της συναρμολόγησης.
5. Συγκόλληση:Χρησιμοποιείται συγκόλληση με κύμα ή χειροκίνητη συγκόλληση για να στερεωθούν σταθερά οι ακροδέκτες όλων των εισαχθέντων εξαρτημάτων στα PCB pads, εξασφαλίζοντας αξιόπιστες ηλεκτρικές συνδέσεις.
6. Κοπή και καθαρισμός ακροδεκτών:Τα πλεονάζοντα καλώδια κόβονται μετά τη συγκόλληση και τα υπολείμματα ροής καθαρίζονται για να βελτιωθεί η εμφάνιση και η απόδοση του προϊόντος.

Κύριες εφαρμογές της συναρμολόγησης διαμπερών οπών

Η συναρμολόγηση διαμπερών οπών εφαρμόζεται ευρέως σε διάφορα ηλεκτρονικά προϊόντα, ειδικά σε εκείνα που απαιτούν υψηλή αξιοπιστία, υψηλή ισχύ ή εύκολη συντήρηση. Τυπικές εφαρμογές περιλαμβάνουν οικιακές συσκευές (όπως τηλεοράσεις, ηχοσυστήματα, πίνακες ελέγχου πλυντηρίων), βιομηχανικούς ελέγχους (μητρικές κάρτες, PLC, μετατροπείς), εξοπλισμό επικοινωνίας (δρομολογητές, διακόπτες), ηλεκτρονικά αυτοκινήτων (ταμπλό, μονάδες ισχύος), όργανα, ιατρικές συσκευές και όργανα δοκιμών.

Πλεονεκτήματα της συναρμολόγησης διαμπερών οπών

• Κατάλληλη για τσιπ DIP και όλα τα εξαρτήματα διαμπερών οπών, υποστηρίζοντας ένα ευρύ φάσμα διαδικασιών.
• Υψηλή μηχανική αντοχή και ανθεκτικές συγκολλήσεις, με εξαιρετική αντοχή στις δονήσεις και αξιοπιστία.
• Υποστηρίζει εξαρτήματα υψηλής ισχύος και μεγάλου μεγέθους για καλύτερη απαγωγή θερμότητας και μεταφορά ρεύματος.
• Ευκολότερη συντήρηση και αντικατάσταση των εισαγόμενων εξαρτημάτων, μειώνοντας το κόστος συντήρησης.
• Ώριμη διαδικασία και προηγμένος εξοπλισμός, κατάλληλος για διάφορες ανάγκες κατασκευής ηλεκτρονικών.

Διαφορά μεταξύ συναρμολόγησης διαμπερούς οπής και SMT

Η συναρμολόγηση διαμπερών οπών (PTH) χρησιμοποιείται κυρίως για μεγαλύτερα ή μηχανικά απαιτητικά εξαρτήματα, ενώ η SMT (Surface Mount Technology) είναι ιδανική για μικροσκοπικές, υψηλής πυκνότητας και υψηλής αυτοματοποίησης συναρμολογήσεις. Τα πλεονεκτήματα της συναρμολόγησης διαμπερών οπών είναι η υψηλή αξιοπιστία και η ευκολότερη επισκευή, ενώ η SMT μπορεί να εξοικονομήσει χώρο και να βελτιώσει την αποδοτικότητα της παραγωγής.

Πλεονεκτήματα της υπηρεσίας συναρμολόγησης διαμπερών οπών

Διαθέτουμε μια έμπειρη ομάδα που ειδικεύεται στην εισαγωγή και τη συγκόλληση, υποστηρίζοντας τόσο χειροκίνητες όσο και αυτοματοποιημένες διαδικασίες. Μπορούμε να ικανοποιήσουμε ένα πλήρες φάσμα απαιτήσεων, συμπεριλαμβανομένης της εισαγωγής, της συγκόλλησης, της κοπής καλωδίων και του καθαρισμού για όλα τα εξαρτήματα PTH, συμπεριλαμβανομένων, ενδεικτικά, των συσκευασιών DIP. Ο αυστηρός ποιοτικός έλεγχος εξασφαλίζει σταθερή και αξιόπιστη ποιότητα προϊόντων. Μπορούμε να προσαρμόσουμε τη διαδικασία και τα πρότυπα επιθεώρησης στις ανάγκες των πελατών, παρέχοντας πραγματικά ολοκληρωμένες υπηρεσίες συναρμολόγησης διαμπερών οπών.
